DTSX3000, fiber optik kabloyu ısı sensörü olarak kullanır. Ünitedeki bir lazer, kablo boyunca ışık gönderir ve bu ışığın nasıl geri yansıdığını okuyarak sistem, kablonun her noktasındaki sıcaklığı 0.5 metre, 1 metre veya 2 metre aralıklarla ölçer. Tek bir kabloyla 50 km'ye kadar uzunlukta sıcaklık dağılımı izlenebilir.
| Marka | Yokogawa |
| Model | DTSX3000 |
| Ölçüm mesafesi | 6, 10, 16, 20, 30 veya 50 km |
| Kanal sayısı | 1, 2, 4, 16 |
| Örnekleme aralığı | Sıcaklığı 0.5 m, 1 m veya 2 m aralıklarla ölçme |
| Ölçüm sıcaklık aralığı | −200 ila +300 °C |
| Ölçüm modu | Tek uçlu, çift uçlu |
| Algılama yöntemleri (eş zamanlı) | Maksimum Sıcaklık Eşiği tespiti
Minimum Sıcaklık Eşiği tespiti Isı Artış Hızı tespiti (rate of rise) Isı Düşme Hızı tespiti (rate of fall) Isı Fark limiti |
| Güç kaynağı gerilimi | 10–30 V DC
21.6–31.2 V DC 100–120 V AC 220–240 V AC |
| Sertifika | Patlama korumasız model: EAC Patlama korumalı model: ATEX Ex ec, FM Nonincendive, CSA Non-Incendive |

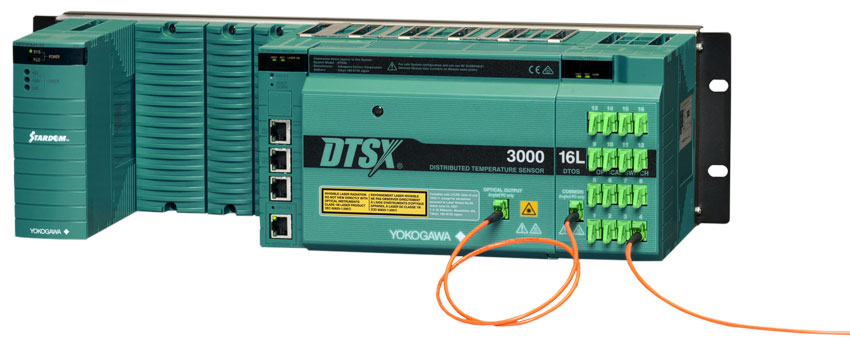

DTSX3000, Yokogawa'nın uzun mesafeli fiber optik ısı izleme sensörüdür. Fiber optik kabloyu ısı algılamak için kullanır ve kablo boyunca sıcaklığın dağılımını ölçer. Ölçüm mesafesi 6 km ile 50 km arasında seçilir.
DTSX3000, fiber optik kabloyu tek uçlu veya çift uçlu ölçümle çalıştırabilir. Tek uçlu ölçümde kablonun bir ucu cihaza bağlanır. Ancak fiber kablo hasar gördüğünde, hasarlı noktanın ötesindeki kısım izlenemez. Çift uçlu ölçümde kablonun her iki ucu da bağlanır. Fiber hasar gördüğünde sistem otomatik olarak tek uçlu ölçüme geçer ve hiçbir kör nokta kalmaz. Bundan dolayı ölçüm mesafesi yarıya iner.
Her bölge (zone) için eş zamanlı beş ayrı algılama yöntemi tanımlanabilir:
DTSX3000'in iki modeli bulunur. Patlama korumasız model, genel endüstriyel ortamlar için tasarlanmıştır ve EAC sertifikasına sahiptir. Patlama korumalı model ise tehlikeli bölge kurulumları için tasarlanmıştır; ATEX Ex ec (Zone 2), FM Nonincendive ve CSA Non-Incendive (Class I, Division 2) sertifikalarına sahiptir, ancak EAC sertifikası yoktur. Her iki modelde de EN 61010 güvenlik, CE EMC, lazer güvenliği ve RoHS sertifikaları bulunur.
DTAP3000, DTSX3000'i bilgisayardan yönetmek için kullanılan yazılımdır. Cihaz ayrıca standart bir web tarayıcısı üzerinden de yapılandırılabilir. Ölçümün ayarlanması, kontrol edilmesi ve sonuçların grafik olarak görüntülenmesi DTAP3000 yazılımıyla yapılır.
Yazılım dört modda çalışır:
DTSX3000 kendi kendini teşhis eder ve log verisi üretir. Fiber kaybı belirlenen eşiği aştığında hata ve alarm üretilir. Ölçüm verisi Modbus/TCP ile alınabilir.

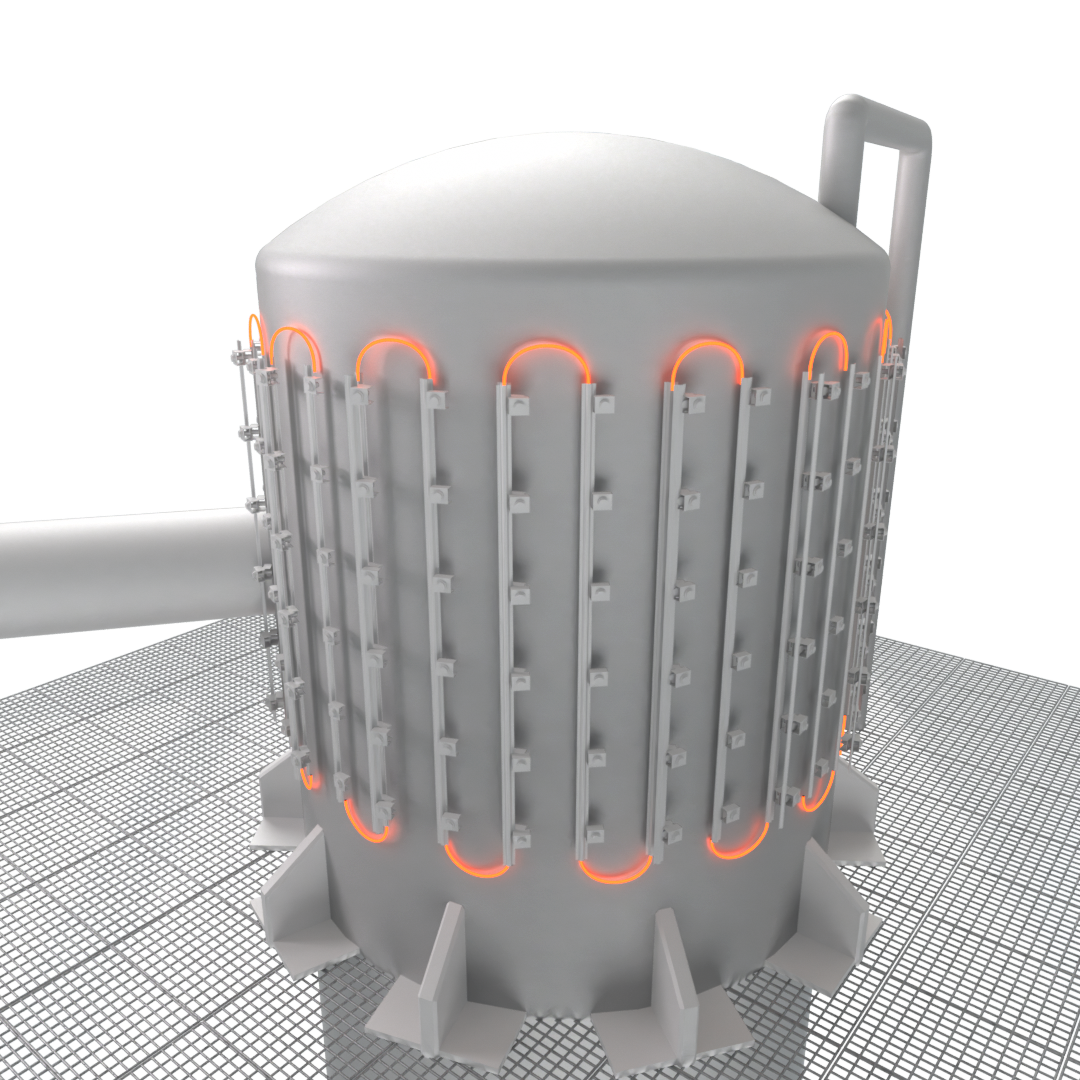

Örnek Uygulama Alanları
