DTSX200, fiber optik kabloyu ısı sensörü olarak kullanır. Ünitedeki bir lazer, kablo boyunca ışık gönderir ve bu ışığın nasıl geri yansıdığını okuyarak sistem, kablonun her noktasındaki sıcaklığı 10 cm'ye kadar ince aralıklarla ölçer. Tek bir kabloyla 6 km'ye kadar uzunlukta sıcaklık dağılımı izlenebilir.
| Marka | Yokogawa |
| Model | DTSX200 |
| Ölçüm mesafesi | 1, 2, 3, 4 veya 6 km |
| Kanal sayısı | 1, 2, 4, 16 |
| Örnekleme aralığı | Sıcaklığı 10 cm (1, 2 veya 3 km mesafede), 20 cm, 50 cm veya 1 m aralıklarla ölçme |
| Ölçüm sıcaklık aralığı | −200 ila +300 °C |
| Ölçüm modu | Tek uçlu, çift uçlu |
| Algılama yöntemleri (eş zamanlı) | Maksimum Sıcaklık Eşiği tespiti
Minimum Sıcaklık Eşiği tespiti Isı Artış Hızı tespiti (rate of rise) Isı Düşme Hızı tespiti (rate of fall) Isı Fark limiti |
| Güç kaynağı gerilimi | 10–30 V DC
21.6–31.2 V DC 100–120 V AC 220–240 V AC |
| Sertifika | Seçilen güç kaynağı modülüne göre: ATEX Ex ec, FM Nonincendive, CSA Non-Incendive |

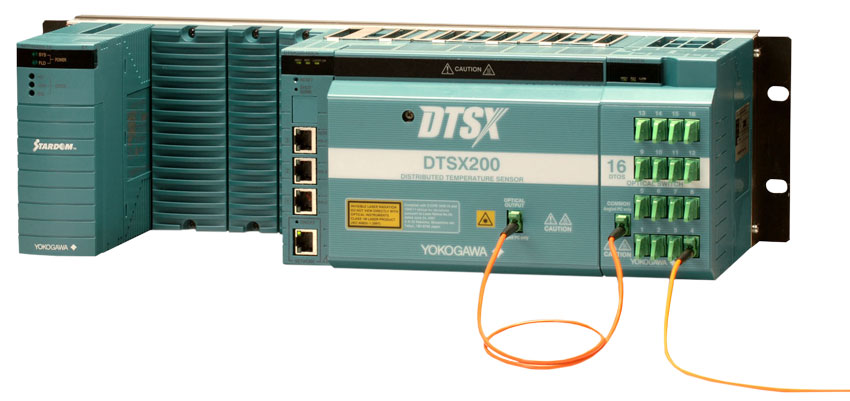

DTSX200, Yokogawa'nın orta mesafeli fiber optik sıcaklık izleme sensörüdür. Fiber optik kabloyu ısı algılamak için kullanır ve kablo boyunca sıcaklığın dağılımını ölçer. Bir yangın algılama cihazı değil, bir sıcaklık ölçüm cihazıdır. Ölçüm mesafesi 1 km ile 6 km arasında seçilir.
DTSX200, fiber optik kabloyu tek uçlu veya çift uçlu ölçümle çalıştırabilir. Tek uçlu ölçümde kablonun bir ucu cihaza bağlanır. Ancak fiber kablo hasar gördüğünde, hasarlı noktanın ötesindeki kısım izlenemez. Çift uçlu ölçümde kablonun her iki ucu da bağlanır. Fiber hasar gördüğünde sistem otomatik olarak tek uçlu ölçüme geçer ve hiçbir kör nokta kalmaz. Bundan dolayı ölçüm mesafesi yarıya iner.
Her bölge (zone) için eş zamanlı beş ayrı algılama yöntemi tanımlanabilir:
En fazla 10 alarm bölgesi tanımlanabilir. Bunlardan ayrı olarak, veri üretimi için 100 bölgeye kadar tanım yapılabilir.
DTSX200'ün tehlikeli bölge sertifikası, sipariş edilen güç kaynağı modülüne bağlıdır:
DTAP3000, DTSX200'ü bilgisayardan yönetmek için kullanılan yazılımdır. Cihaz ayrıca standart bir web tarayıcısı üzerinden de yapılandırılabilir. Ölçümün ayarlanması, kontrol edilmesi ve sonuçların grafik olarak görüntülenmesi DTAP3000 yazılımıyla yapılır.
Yazılım dört modda çalışır:
DTSX200 kendi kendini teşhis eder ve log verisi üretir. Fiber kaybı belirlenen eşiği aştığında hata ve alarm üretilir. Ölçüm verisi Modbus/TCP ile alınabilir.

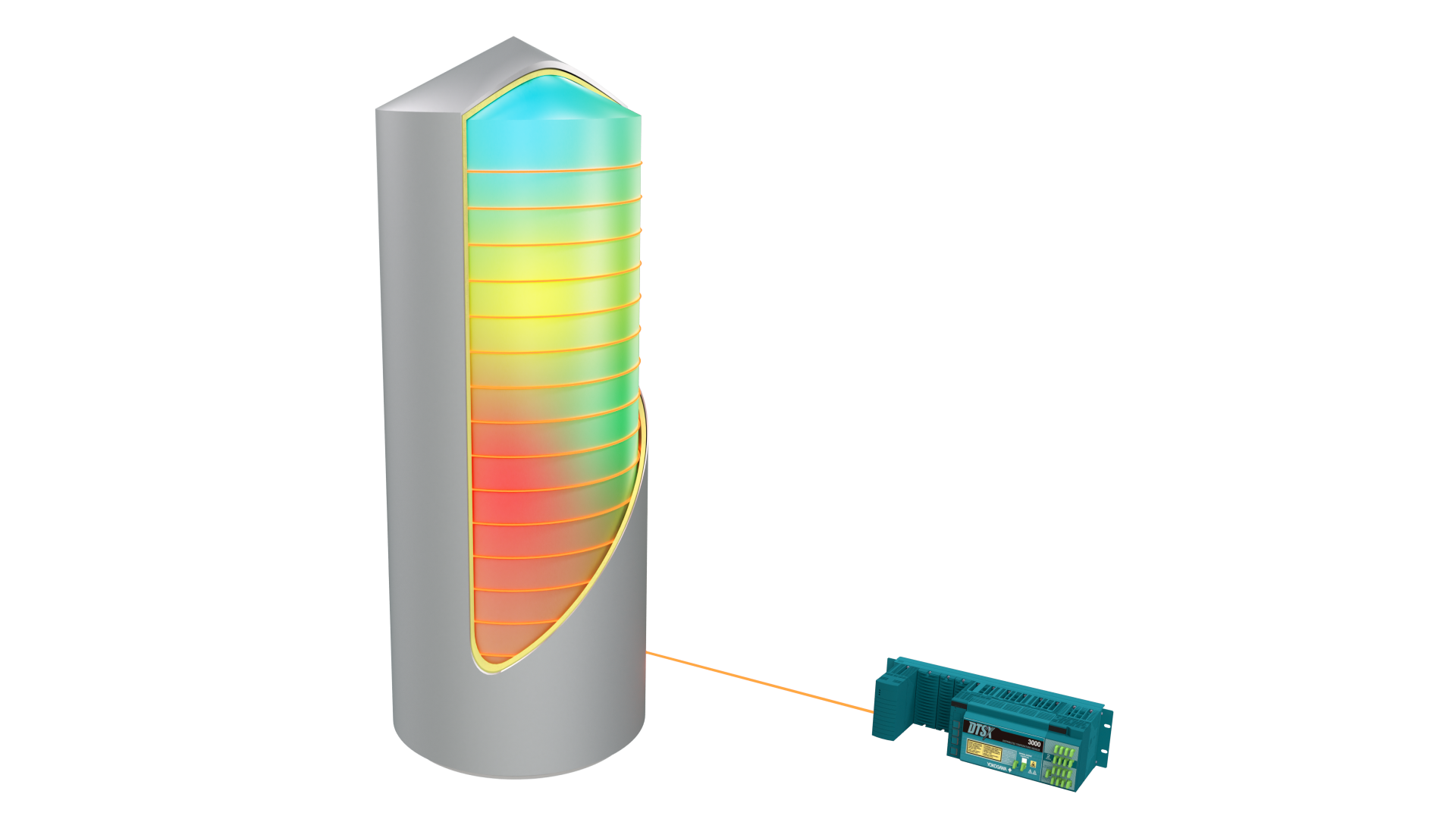

Örnek Uygulama Alanları
