DTSX1, fiber optik kabloyu ısı sensörü olarak kullanır. Ünitedeki bir lazer, kablo boyunca ışık gönderir ve bu ışığın nasıl geri yansıdığını okuyarak sistem 0.5 metre veya 1 metre aralıklarla kablonun her noktasındaki sıcaklığı ölçer. Bu sayede tek bir kablo, binlerce ayrı sensör gibi çalışır; ısının nerede oluştuğunu anında tespit edip tam olarak konumunu belirleyebilir.
| Marka | Yokogawa |
| Model | DTSX1 |
| Ölçüm mesafesi | 2, 4, 6, 8, 10, 16 km |
| Kanal sayısı | 1, 2, 4 |
| Alarm bölgesi sayısı | 1.000 bölge |
| Örnekleme aralığı | Sıcaklığı 0.5 metre veya 1 metre aralıklarla ölçme |
| Minimum sıcaklık ölçüm süresi | 5 saniye |
| Ölçüm modu | Tek uçlu, çift uçlu |
| Algılama yöntemleri (eş zamanlı) | Maksimum Sıcaklık Eşiği tespiti
Sıcak Nokta tespiti (hot spot) Isı Artış Hızı tespiti (rate of rise) |
| Röle çıkışı | 8 veya 64 port (35 V / 1 A DC) |
| Röle girişi | 4 port (12–30 V / 5 mA DC) |
| Güç kaynağı çalışma gerilimi | 10–30 V DC |
| Sertifika | EN 54-22, PN-EN 54-22, VdS |
DTSX1, yangın algılama için tasarlanmış Yokogawa'nın fiber optik ısı dedektörüdür. Isı algılama, alarm işleme ve ekranı tek bir duvara monte ünitede birleştirir. Tek bir fiber optik sensör kablosu, geniş bir alan üzerinde yüksek ısıyı hızlı ve hassas şekilde tespit eder.
Sıfırlanabilir Hat Tipi Isı Dedektörü (RLTHD) olan DTSX1, geleneksel nokta tipi dedektörlerin aksine, tetiklendikten sonra sensör değişimi gerekmeden sıfırlanabilir. Kablo hasar görürse tamamen değiştirmek yerine onarılabilir.
Kanal başına maksimum 16 km mesafe aralığı ve toplam 4 kanala kadar destek verir. Tek bir üniteden 64 km'ye kadar fiber optik sensör kablosu izlenebilir.
DTSX1 fiber optik kabloyu tek uçlu veya çift uçlu ölçümle çalıştırabilir. Tek uçlu ölçümde kablonun bir ucu cihaza bağlanır. Ancak fiber kablo hasar gördüğünde, hasarlı noktanın ötesindeki kısım izlenemez. Çift uçlu ölçümde kablonun her iki ucu da bağlanır. Fiberin hasar gördüğünde sistem otomatik olarak tek uçlu ölçüme geçerek hiçbir kör nokta kalmamasını sağlar. Bundan dolayı ölçüm mesafesi yarıya iner.
1.000'e kadar bölge (zone) tanımlanabilir ve her bölge için hazır ısı tepki sınıfları veya özel eşik değerleri kullanılabilir. DTSX1, her kanalda maksimum sıcaklık, sıcak nokta (hot spot) ve ısı artış hızı (rate of rise) algılamasını eş zamanlı çalıştırır.
Standart ve dayanıklı (robust) tip kablo bulunmaktadır. Her ikisi de EN 54-22 ve PN-EN 54-22 sertifikalıdır. Bağlantı uçlarının uyumluluğu ve yangın algılama sertifikaları uyuştuğu sürece üçüncü parti kablolar kullanılabilir.
DTSX1 ile iki farklı yazılım kullanılır. DTAP3000, DTSX1'in çalıştırılması ve ilk kurulumu için gereklidir. Sıcaklık kalibrasyonu, alarm koşullarının tanımlanması ve bölge (zone) ayarları bu yazılımla yapılır. DTAP3000 dört modda çalışır: ölçüm kontrolü, izleme, kayıtlı veri incelemesi ve fiber kalibrasyonu.
GA10 ise isteğe bağlı ayrıca satın alınır. Ölçülen sıcaklığı grafik olarak görüntüler ve kaydeder. DTSX1'e özel hazır şablonlara ve özelleştirilebilir ekranlara sahiptir. Sistem genelindeki durumu gösteren bir genel bakış ekranı ile kanal başına sıcaklık eğilimini gösteren bir detay ekranı sunar.
DTSX1 kendi kendini ve sensör hattını da sürekli izler. Fiber optik kabloda bir kopukluk oluştuğunda, besleme geriliminde bir düşüş yaşandığında veya sistemde bir arıza meydana geldiğinde tespit yapar. Bu bilgiler Modbus/TCP üzerinden okunabilir.

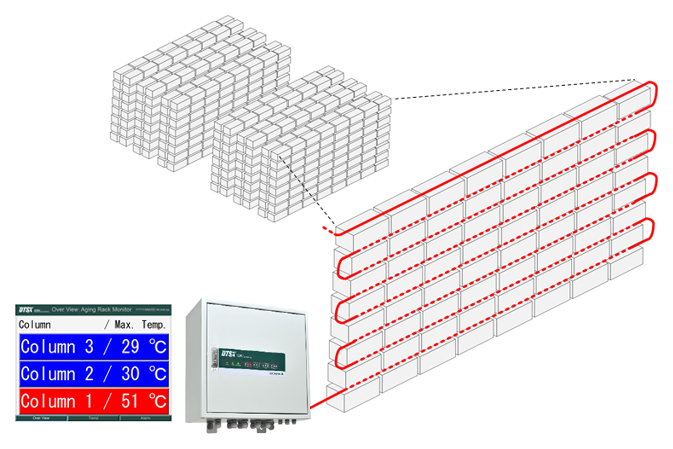

Örnek Uygulama Alanları
